TECHNOLOGIEN
![](https://www.planfactory.at/wp-content/uploads/2022/05/grafik-planfactory-detail-scaled.jpg)

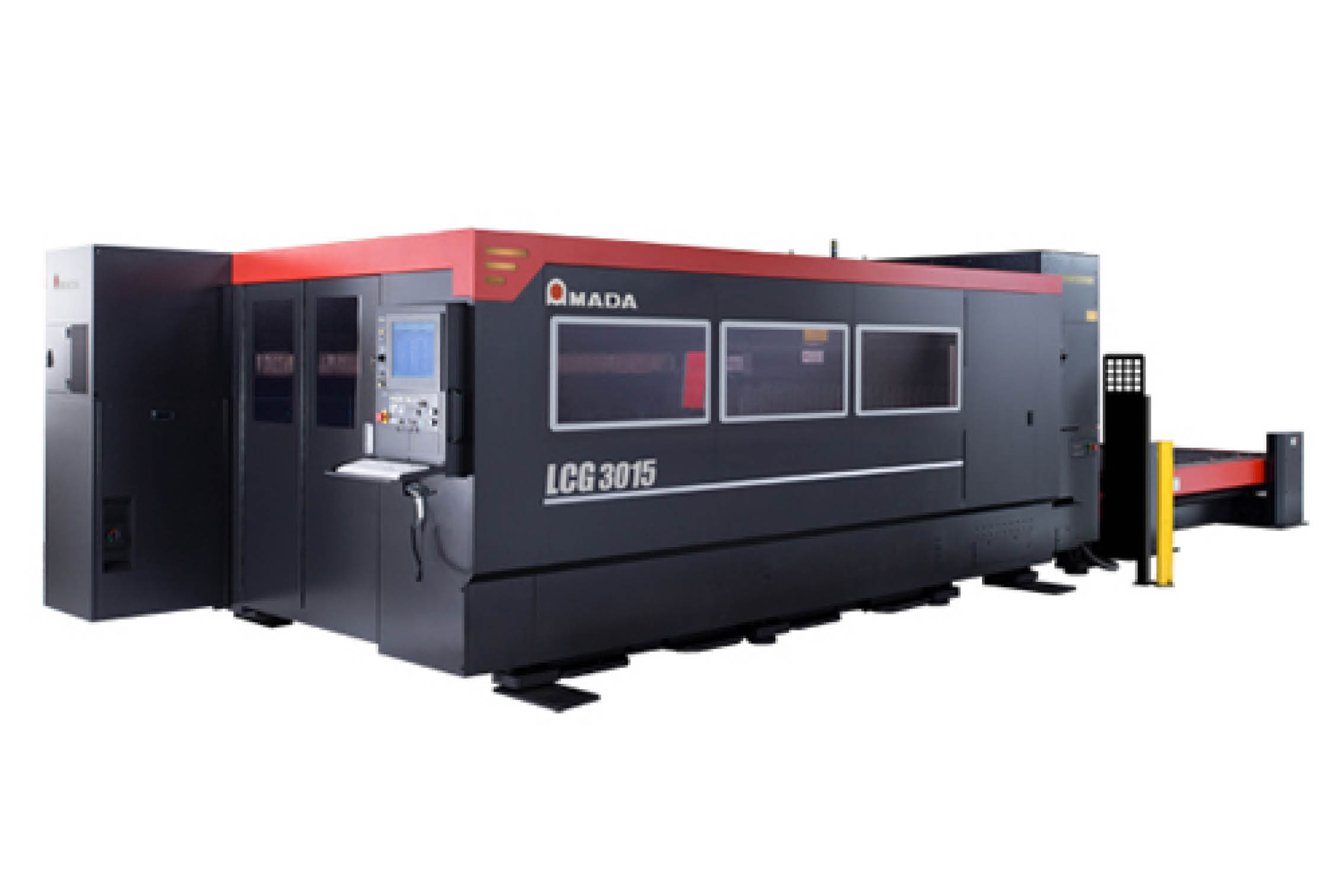

Laserschneiden und Stanzen
![laser-stanzen-2](https://www.planfactory.at/wp-content/uploads/2022/05/laser-stanzen-2.jpg)
![laser-stanzen-3](https://www.planfactory.at/wp-content/uploads/2022/05/laser-stanzen-3.jpg)
![laser-stanzen-1](https://www.planfactory.at/wp-content/uploads/2022/05/laser-stanzen-1.jpg)
![laser-stanzen-4](https://www.planfactory.at/wp-content/uploads/2022/05/laser-stanzen-4.jpg)
Laserschneiden und Stanzen von Stahl, Aluminium und Edelstahl
- Maschine AMADA LC2515C1AJ-C346
- max. Blechgröße LxB 3000 x 1500mm
- Blechstärke bis 6 mm
- Stahlblech, Aluminium und Edelstahl
- integriertes vollautomatisiertes Lagersystem
- automatisierte Lagerung der Fertigteile
AMADA
AMADA LC2515C1AJ-C346
Schweißen
Schweißen von Stahl, Aluminium und Edelstahl und manuelles Bolzenschweißen für Stahl und Aluminium
- manuelle Schweißplätze für WIG, MIG und MAG Anwendungen
- Schweißgeräte von EWM Titan XQ 400 AC puls und Tetrix XQ 230 puls
- Manuelles Bolzenschweißgerät BMS-10NV für Bolzen von M3-M10
![](https://www.planfactory.at/wp-content/uploads/2023/07/schweisser-1024x683.jpg)
Laserschweißen
![laserschweissen-3](https://www.planfactory.at/wp-content/uploads/2022/05/laserschweissen-3.jpg)
![laserschweissen-2](https://www.planfactory.at/wp-content/uploads/2022/05/laserschweissen-2.jpg)
![laserschweissen-4](https://www.planfactory.at/wp-content/uploads/2022/05/laserschweissen-4.jpg)
![laserschweissen-1](https://www.planfactory.at/wp-content/uploads/2022/05/laserschweissen-1.jpg)
Laserschweißen von Stahl, Aluminium und Edelstahl
- Roboter Schweißzelle AMADA FLW4000-CM3
- Integrierte Fahrachse 1500 mm für Industrieroboter zur Vergrößerung des Aktionsradius
- Roboterreichweite 2050 mm
- automatischer Dreh- Kipptisch mit Drehbereich +/-240°, Kippbereich +/-135°
- max. Tischbelastung 500 kg
AMADA
AMADA FLW4000-CM3
Kanten
![kanten-1](https://www.planfactory.at/wp-content/uploads/2022/05/kanten-1.jpg)
![kanten-3](https://www.planfactory.at/wp-content/uploads/2022/05/kanten-3.jpg)
![kanten-4](https://www.planfactory.at/wp-content/uploads/2022/05/kanten-4.jpg)
![kanten-2](https://www.planfactory.at/wp-content/uploads/2022/05/kanten-2.jpg)
![kanten-manuell-4](https://www.planfactory.at/wp-content/uploads/2022/05/kanten-manuell-4.jpg)
![kanten-manuell-3](https://www.planfactory.at/wp-content/uploads/2022/05/kanten-manuell-3.jpg)
![kanten-manuell-2](https://www.planfactory.at/wp-content/uploads/2022/05/kanten-manuell-2.jpg)
![kanten-manuell-1](https://www.planfactory.at/wp-content/uploads/2022/05/kanten-manuell-1.jpg)
Manuelles und automatisches Abkanten
- handbedienbare Abkantpresse AMADA HFE315012-C7 für Bauteillänge 1200mm mit integriertem Winkelmesssystem
- Presskraft 500kN
- Hub 150mm
- Blechstärke bis 8mm
- Stahlblech, Aluminium und Edelstahl
- vollautomatisierte Roboterbiegezelle AMADA HG1003ARs für Bauteillängen bis zu 2700mm mit automatischem Winkelmesssystem und automatischem Werkzeugwechselsystem
- Presskraft 1000kN
- Hub 250mm
- Blechstärke bis 8mm
- Stahlblech, Aluminium und Edelstahl
AMADA
AMADA HFE315012-C7
Rollen
- Teilautomatisierte Profilbiegemaschine THOMAN RB3L CNC-S
- CNC gestützte Biegeprogramme mit integrierter Toleranzmessung
![](https://www.planfactory.at/wp-content/uploads/2022/04/profilegerollt-1-1024x683.jpg)
![](https://www.planfactory.at/wp-content/uploads/2022/05/profilbiegemaschine1-1024x683.png)
![](https://www.planfactory.at/wp-content/uploads/2022/04/profilegerollt-2-1024x683.jpg)
Metallzuschnitt
Metallzuschnitt von Stahl, Aluminium, Kunststoff und Buntmetallen
- Horizontal Bandsägen Vollautomat MEP Shark 332 NC EVO
- Zuschnitt von Stangen-, Rohr-, Profil- und Flachmaterial
- Schnittbereich bei 45 Grad: flach 270 x 200 mm, Schnittbereich bei 45 Grad: rund 260 mm Schnittbereich bei 45 Grad: vierkant 250 x 250 mm Schnittbereich bei 60 Grad: flach 170 x 170 mm Schnittbereich bei 60 Grad: vierkant 170 x 170 mm Schnittbereich bei 60 Grad: rund 180 mm Schnittbereich bei 90 Grad: flach 330 x 260 mm Schnittbereich bei 90 Grad: vierkant 260 x 260 mm
- Gehrungssäge Elumatec MGS 105
- Zuschnitt von Stangen-, Rohr- und Profilmaterial aus Aluminium und Kunststoff
- Schwenkbereich manuell +/- 22,5° mit Digitalanzeige
- Neigungsbereich von 90° bis 45°
- Sägeblattdurchmesser 420mm
![](https://www.planfactory.at/wp-content/uploads/2022/05/metallzuschnitt-1-1024x683.jpg)
![](https://www.planfactory.at/wp-content/uploads/2022/05/metallzuschnitt-gerhungssaege1-1024x683.jpg)
Drehen
- CNC Dreh-Fräszentrum Emco Turn E65
- Drehteile für einfache Bohr- und Fräsarbeiten
- Drehteile bis DM160mm bis Länge 320mm
- Drehteile aus Stangenmaterial bis DM50mm bis Länge 600mm
- Drehteile ab DM160mm bis maximal 250mm auf Anfrage
- Stahl, Aluminium, Kunststoff und Buntmetalle
![](https://www.planfactory.at/wp-content/uploads/2022/04/drehen-1-1024x683.jpg)
![](https://www.planfactory.at/wp-content/uploads/2022/05/drehen-maschine2-1024x683.jpg)
![](https://www.planfactory.at/wp-content/uploads/2022/05/drehen-maschine1-1024x683.jpg)
Fräsen
- Universal Fräsmaschine Maho 700C
- Schrupp und einfache Fräs- und Bohrarbeiten
- Stahl, Aluminium, Kunststoff und Buntmetalle
- Max. Werkstückgröße 600 x 400 x 300mm
![](https://www.planfactory.at/wp-content/uploads/2022/05/fraesen-3-1024x683.jpg)
![](https://www.planfactory.at/wp-content/uploads/2022/04/fraesen-1-1024x683.jpg)
Pulverbeschichtung
- Pulverbeschichtung von Aluminiumteilen auch außentauglich
- Manuelle Pulverbesachichtungsanlage der Fa. Rippert
- max. Bauteilgröße LxBxH 6000 x 1200 x 1700mm
- manueller Durchlauf ca. 20 min/Gehänge
- 3 Gehänge/Stunde
- Prozesswärme aus Biomasse mittels Hackschnitzelanlage
- Integrierte Abwassertechnik (Verdampferanlage)
- 9 Zonen 1-Kammer Vorbehandlung
- Automatische Chemiedossierung
![](https://www.planfactory.at/wp-content/uploads/2022/04/powdercoating-2-1024x683.jpg)
![](https://www.planfactory.at/wp-content/uploads/2023/07/pulveranlage2-1024x683.jpg)
![](https://www.planfactory.at/wp-content/uploads/2022/04/pulverbeschichten-2-1024x683.jpg)
![](https://www.planfactory.at/wp-content/uploads/2023/07/pulveranlage1-1024x683.jpg)
Entgraten, Schleifen, Kanten verrunden
- SPS gesteuerte COSTA MD5-CVC 1350
- Arbeitsbreite max. 1350mm
- Materialstärke von 0,8 bis 150mm
- Materialgewicht max. 400 kg
- 3 integrierte Stationen Schleifen/Entgraten/Finish
- Mehrfachtopfbürstenaggregat mit orbitaler Drehbewegung
- Vakuumtisch
![](https://www.planfactory.at/wp-content/uploads/2023/09/schleifen-COSTA-MD5-CVC1350-1024x683.jpg)
Einpressen
- Einpressmuttern
- Einpressgewindebolzen
- Einpressbuchsen und vieles mehr
- Verbau aller gängigen Fabrikate von diversen Herstellern möglich
HA-CO Einpressmaschine 1025MSPe mit 10t Presskraft
Maximale Ausladungstiefe: 650mm
![](https://www.planfactory.at/wp-content/uploads/2024/03/einpress-maschine-1024x768.jpg)
